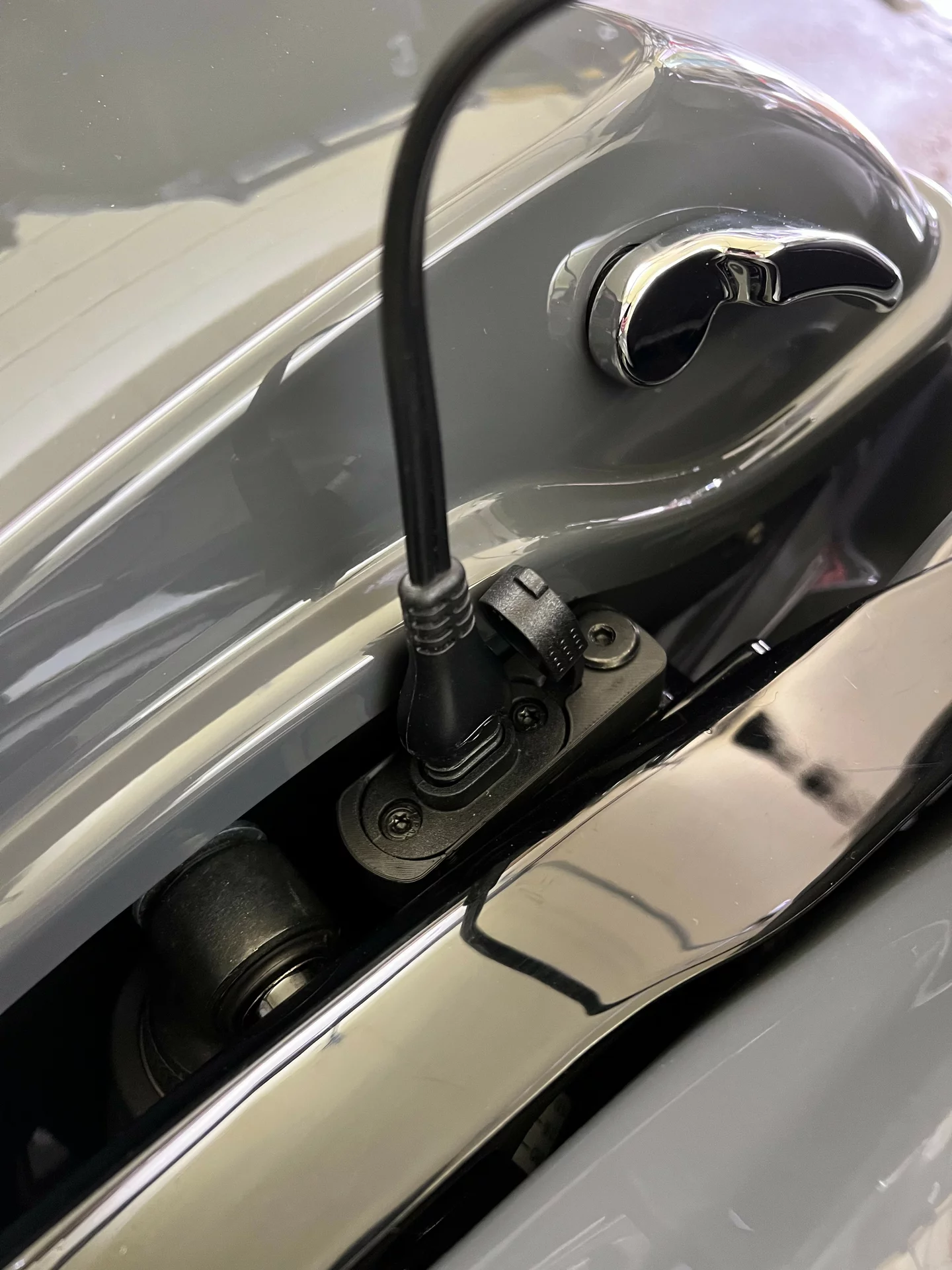

Diese 3D-gedruckte Halterung für den SAE-Ladeanschluss erleichtert das Anschließen eines Batterie-Ladegeräts an deiner Harley Street Glide erheblich.
Der SAE-Stecker wird sauber und sicher an einer festen Position gehalten. Dadurch kannst du das Ladegerät schnell anschließen – ohne Bücken oder lästiges Suchen des Kabels.
Die Halterung ist speziell für ein SAE wetterfestes
Seitenwand-Anschlusskabel ausgelegt.
👉 Das passende Ladeanschluss findest Du hier: Hier der Link zum Kabel
(Extern)
Die Befestigung erfolgt an der Harley Davidson Street Glide mit:
Die M8-Variante nutzt das bereits vorhandene Loch im Rahmen, wodurch keine zusätzlichen Bohrungen notwendig sind.
3D-Druckdatei
herunterladen
Die STL-Datei für den 3D-Druck kannst du hier
herunterladen:
👉 Download auf makerworld.com > zu MakerWorld (Extern)
💬 Tipp
Ideal für alle Harley-Fahrer, die ihr Motorrad regelmäßig mit
einem Battery Tender oder SAE-Ladegerät laden und den Anschluss
dauerhaft sauber zugänglich haben möchten.
Diese Variante wirkt optisch etwas dezenter und integriert sich
besonders gut in das Gesamtbild des Motorrads.
Du kannst die Druckdatei hier erwerben und die
Entwicklung unterstützen. Vielen Dank.
Im Download sind enthalten

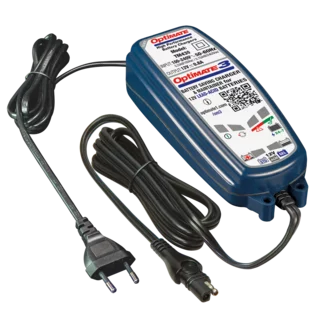

Dieser 3D-gedruckte Ladeanschluss-Halter wurde speziell entwickelt, um das mitgelieferte Ladekabel eines OptiMate 3 Batterieladegeräts sauber und dauerhaft am Motorrad zu befestigen. Der Halter sorgt dafür, dass der Ladeanschluss jederzeit leicht erreichbar bleibt und das Kabel nicht lose am Fahrzeug hängt.
Mit diesem Halter lässt sich der SAE-Ladeanschluss sicher am Motorrad fixieren. Dadurch ist ein schnelles Anschließen des Ladegeräts möglich, ohne jedes Mal Sitzbank oder Verkleidung entfernen zu müssen.
Der Halter wird im 3D-Druckverfahren hergestellt und ist kompakt, stabil und unauffällig am Fahrzeug montierbar. Besonders praktisch ist er für Motorräder, die regelmäßig an ein Ladegerät angeschlossen werden oder über einen permanent installierten SAE-Anschluss verfügen.
Der Halter eignet sich für:
Besonders praktisch für Motorräder, bei denen das Batterieladekabel dauerhaft an der Batterie angeschlossen bleibt.

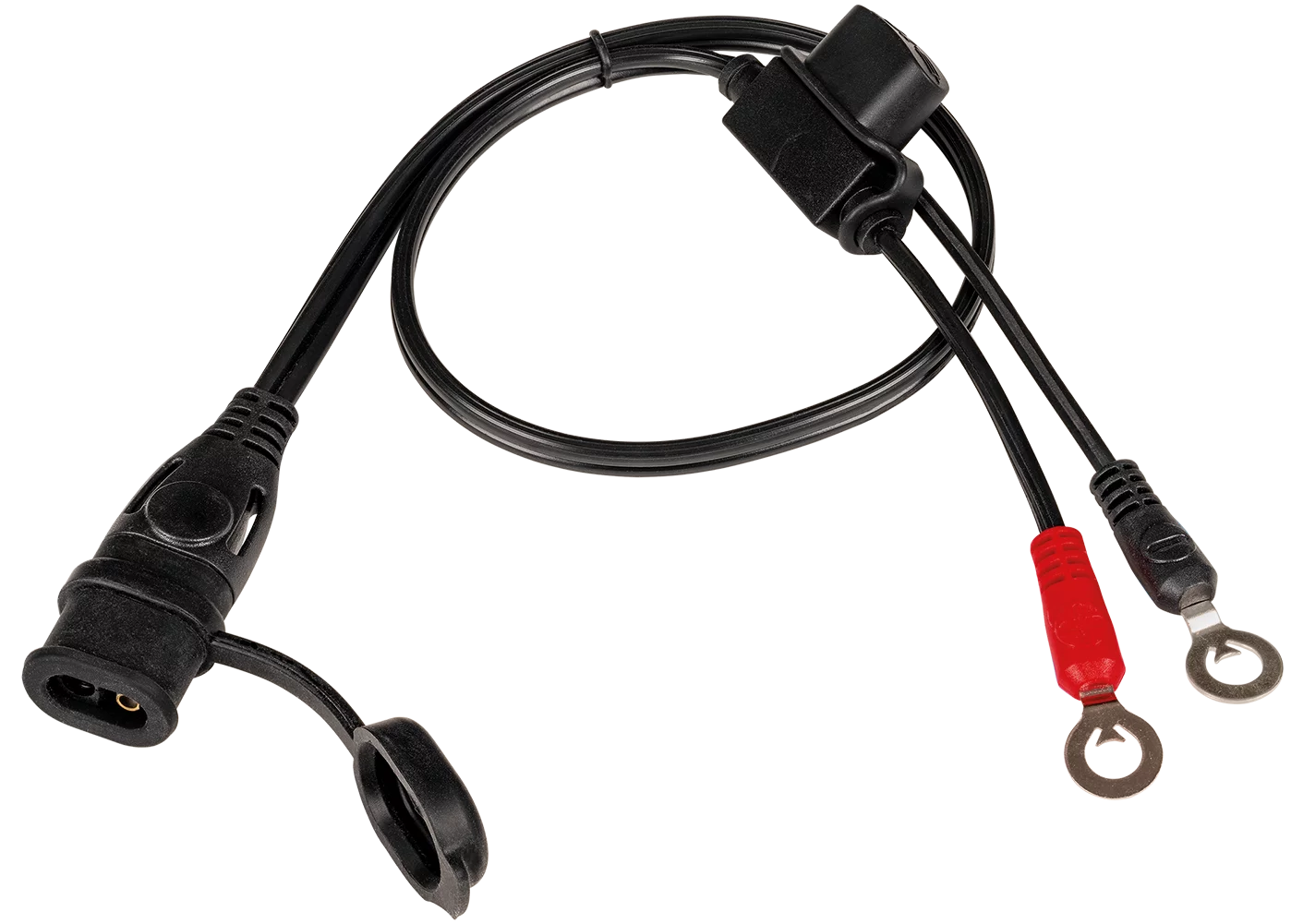

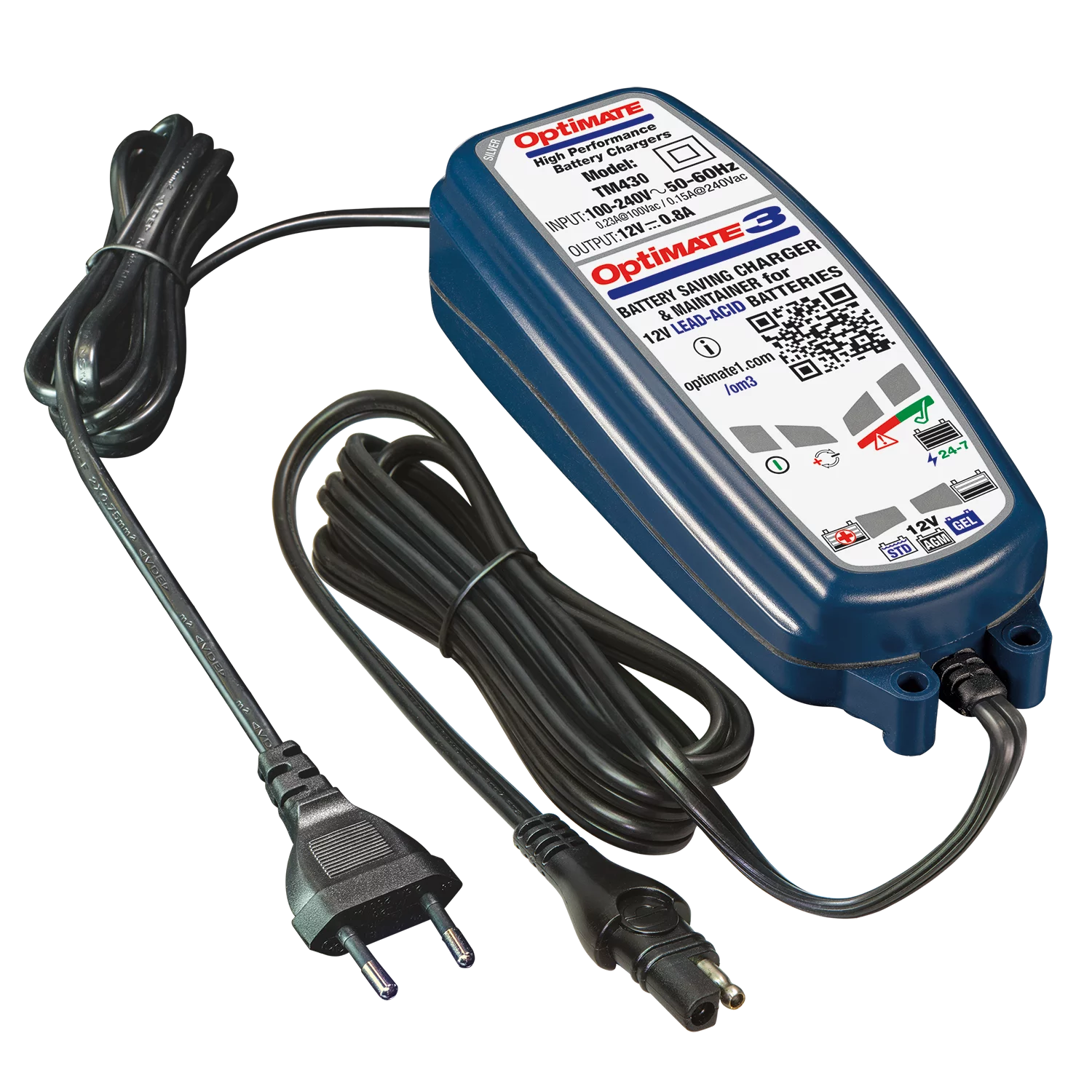

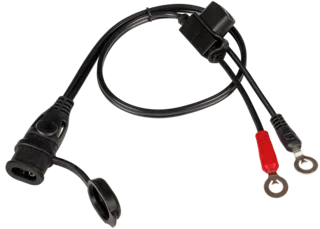

Wer sich ein OptiMate-3 Batterieladegerät kauft, bekommt in der Regel ein Anschlusskabel mit Ringösen für die Batterie mitgeliefert. Dieses wird einfach direkt an den Plus- und Minuspol der Batterie angeschlossen. So kann das Ladegerät später bequem angesteckt werden, ohne jedes Mal an die Batterie zu müssen.

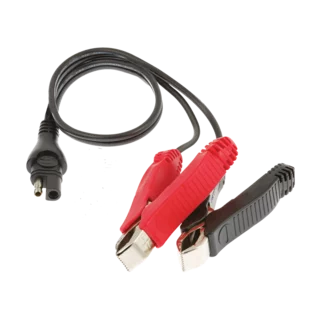

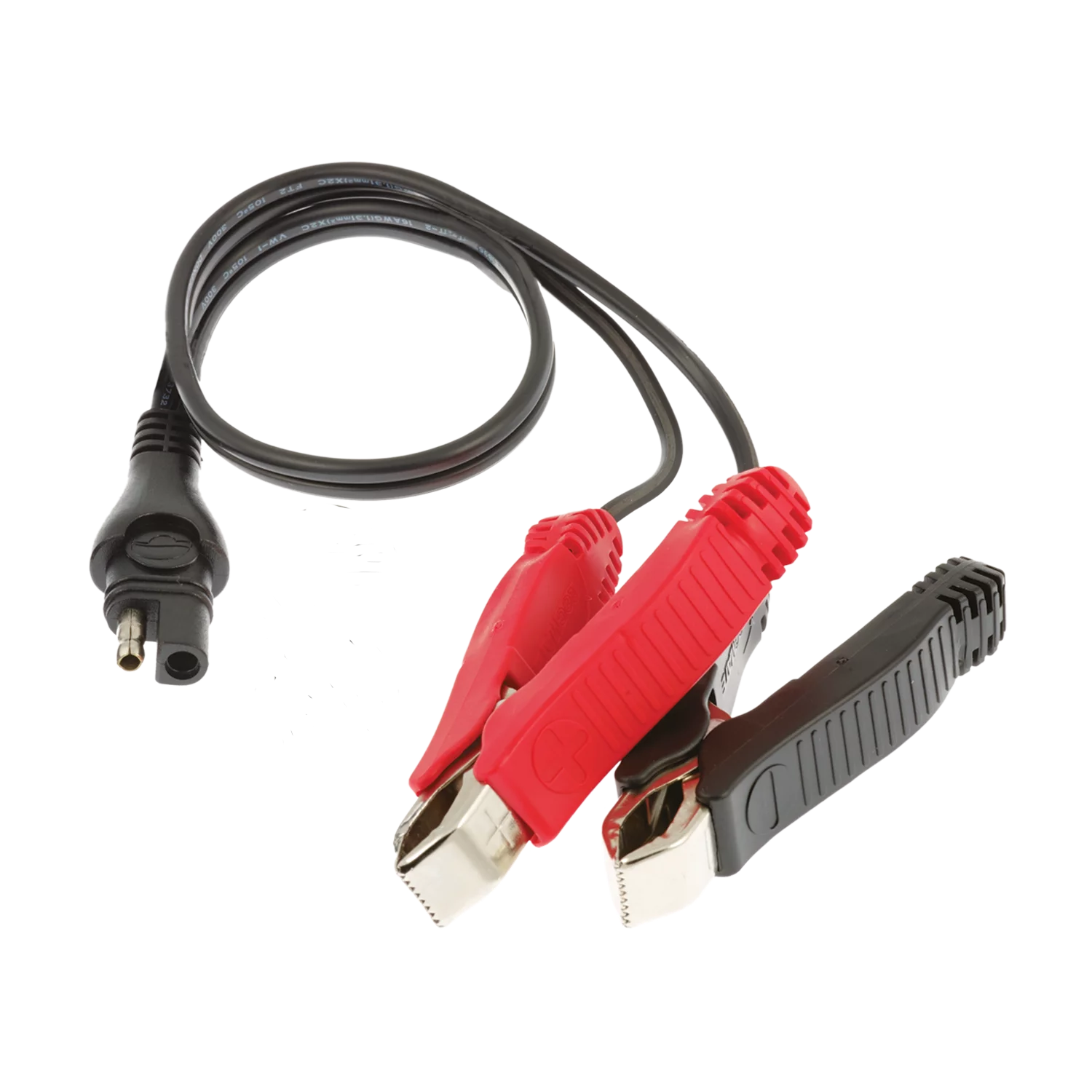

Damit der Stecker nicht irgendwo lose unter dem Sitz Deiner Harley Street Glide herumliegt oder an der Harley herunterbaumelt, habe ich mir dafür einen kleinen Halter konstruiert. Der Anschluss ist damit sauber befestigt und jederzeit gut erreichbar. Ein weiterer Vorteil: Auch Krokodilklemmen lassen sich bei Bedarf problemlos an eine Spenderbatterie anschließen.

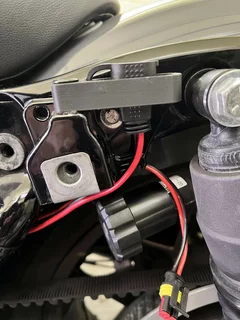

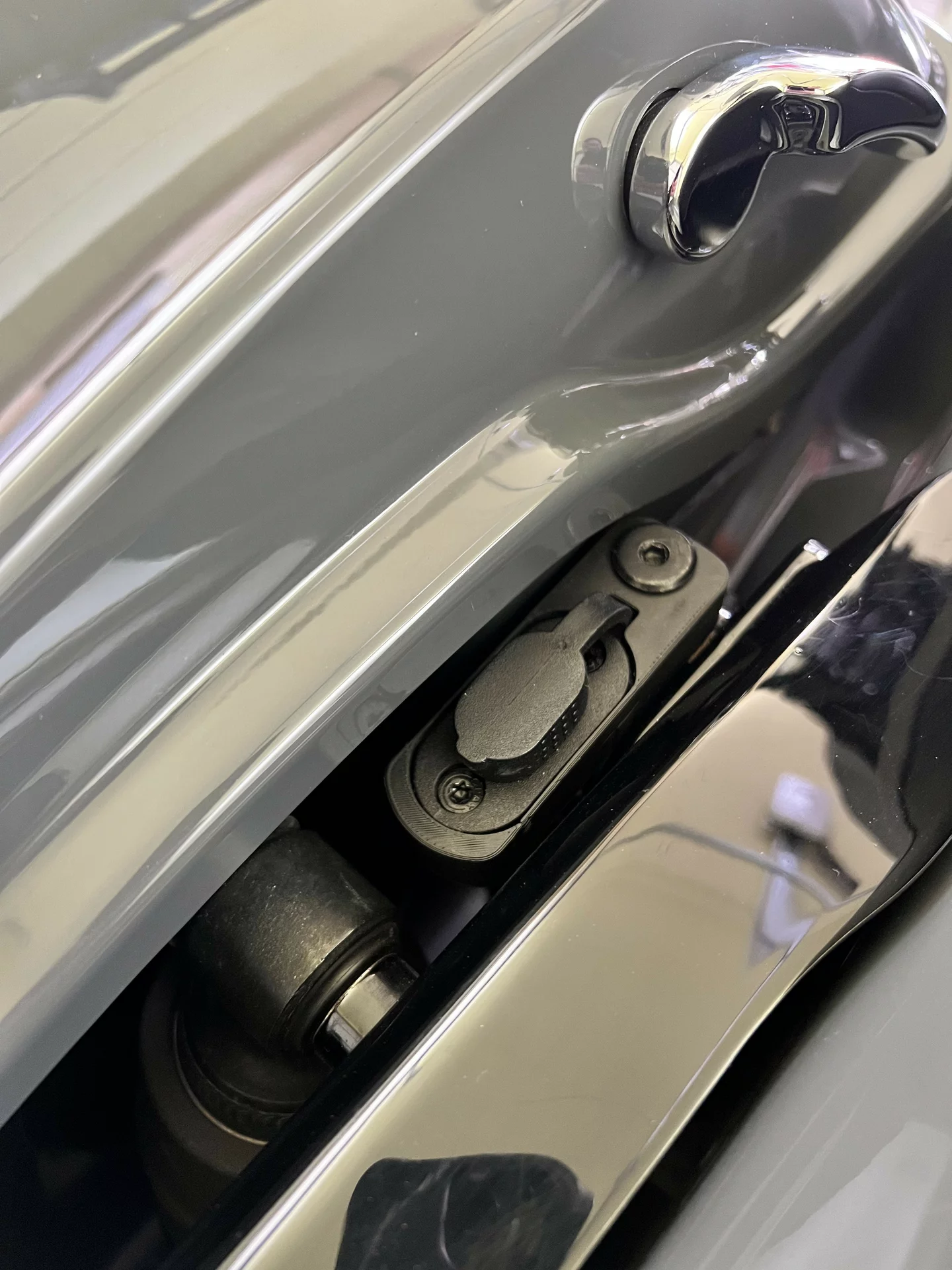

Der SAE Ladeanschluss Halter wird auf
der rechten Seite unter dem Sitz montiert. Bei

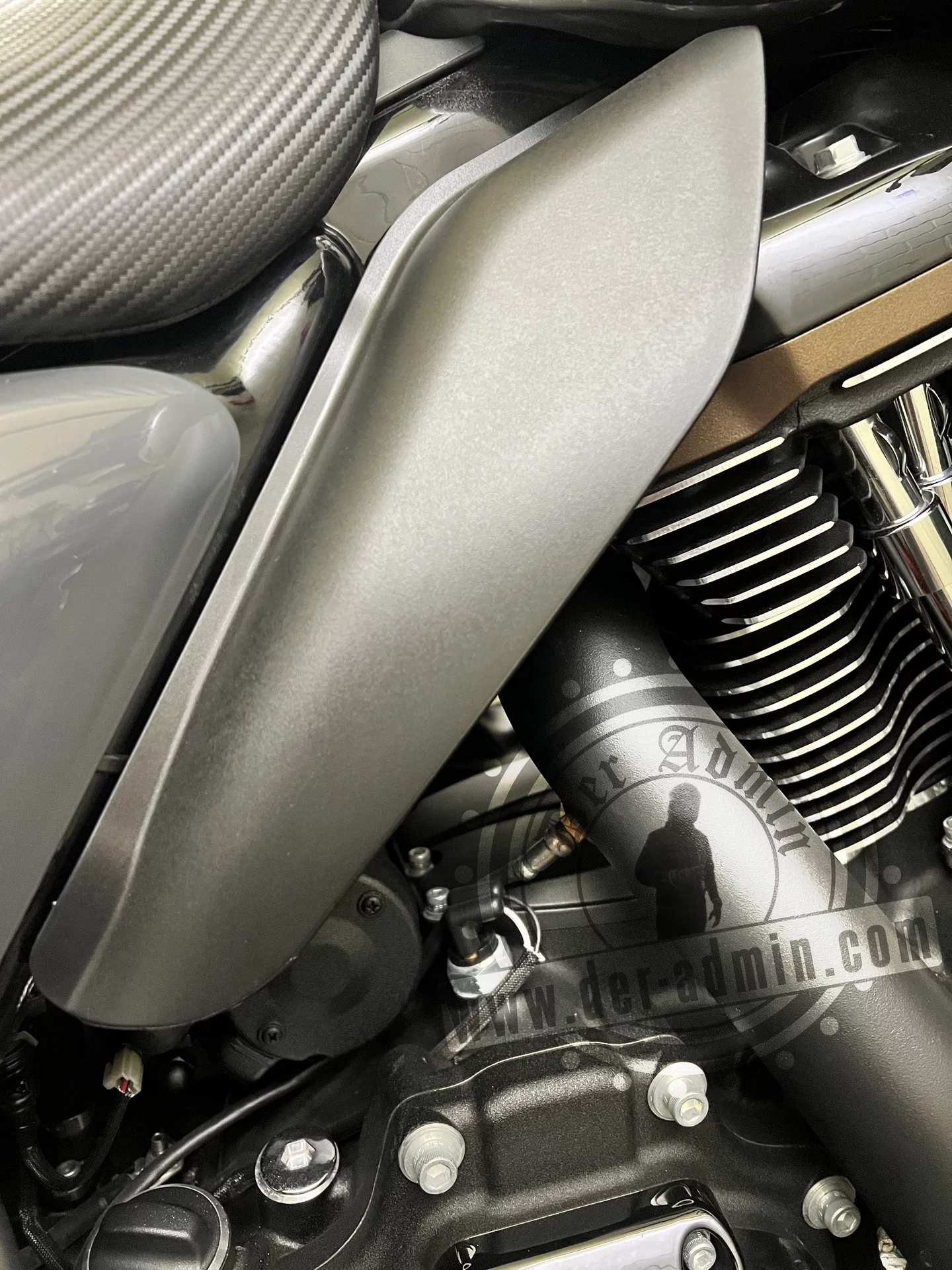

den Harley-Davidson Grand American Touring Modellen ist links
und rechts häufig ein Wärmeschutz / Hitzeschutz verbaut, der
mit zwei Schrauben befestigt ist.

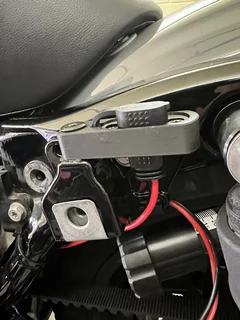

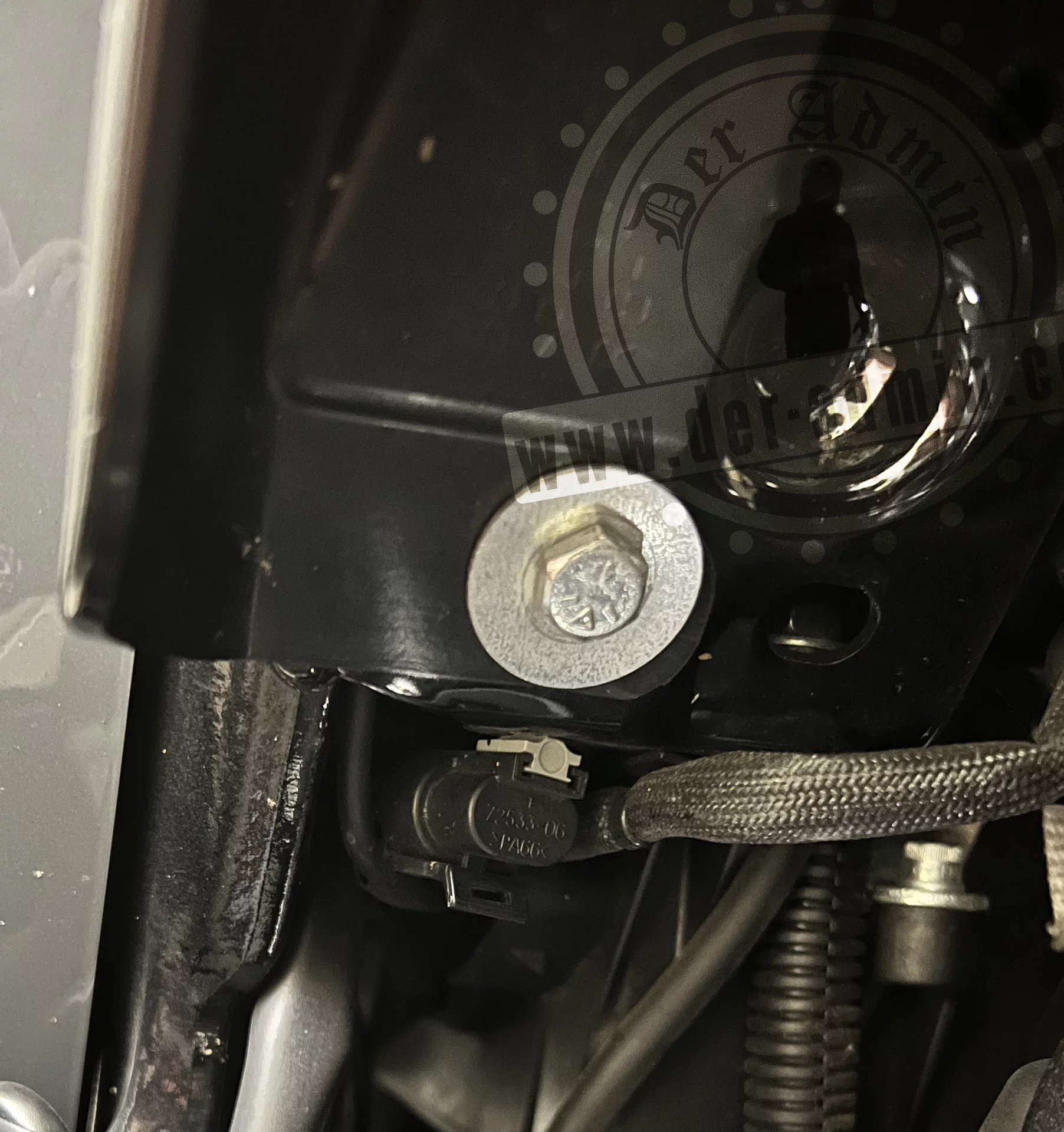

Der SAE Stecker Halter wird an der unteren
Schraube befestigt. Diese muss dafür durch eine
längere M7x40 mm Schraube ersetzt werden.
Habt ihr dort keinen Wärmeschutz verbaut, müsst ihr das mal
prüfen, ob dort die beiden Schrauben vorhanden sind, besonders
bei den Modellen ab 2024.
Der Anschluss liegt dadurch etwas versteckt, ist aber trotzdem gut erreichbar. Außerdem hat es noch einen praktischen Nebeneffekt: Da sich der Anschluss auf der rechten Seite der Maschine befindet, muss das Ladekabel vom Ladegerät zur Harley nicht besonders lang sein und auch nicht über die Maschine gelegt werden – zumindest dann nicht, wenn das Ladegerät in der Garage ebenfalls rechts an der Wand hängt … so wie bei mir. 😂
Den Halter könnt ihr bald bei MakerWorld
herunterladen und euch ausdrucken.
👉 Download auf makerworld.com > zu MakerWorld
(Extern)
